Pomocné zařízení pro linku na výrobu panelů: Co potřebujete

Jaké pomocné vybavení zahrnuje linka na výrobu panelů

Linka na výrobu panelů pro kovové kompozitní panely, hliníkové kompozitní panely (ACP) a hliníkové voštinové kompozitní panely je obecně organizována do tří funkčních skupin: zařízení pro přípravu materiálu, zařízení pro tvarování a lepení a dokončovací nebo manipulační zařízení. Pomocná zařízení pro konfigurace linek pro výrobu panelů jsou umístěna ve všech třech skupinách spíše než na jedné pozici, což je důvod, proč kupující někdy podceňují, kolik podpůrných strojů skutečně potřebuje kompletní linka. Tříválcový vyrovnávací stroj například koriguje zakřivení svitku před tím, než materiál vstoupí do fáze laminování nebo potahování, zatímco kalandrovací stroj komprimuje a vyhlazuje kompozitní list po spojení. Suchý mixér připravuje materiál jádra, jako je minerální prášek nebo polyethylenová sloučenina, před tím, než se vytlačuje nebo laminuje, a lisovnice ve tvaru T tvaruje roztavený materiál jádra do souvislé ploché fólie během výroby jádra na bázi vytlačování. Potahovač nanáší na hliníkovou vrstvu ochranné nebo dekorativní povlaky, jako je PVDF nebo polyesterová fólie, delaminační stroj ACP odděluje spojené vrstvy pro testování kvality nebo recyklační procesy, zvedací plošina podporuje bezpečnou vertikální manipulaci s materiálem mezi jednotlivými stupni a automatický filtrový výměník udržuje proudy roztaveného polymeru čisté během nepřetržité extruze bez zastavení linky. Pochopení vzájemného vztahu těchto strojů je prvním krokem ke specifikaci funkční a dobře vyvážené výrobní linky panelů.

Stojí za zmínku, že ne každá výrobní linka panelů používá všech osm výše uvedených kategorií. Například linka určená pro laminované kompozitní panely využívající předem potaženou hliníkovou cívku nemusí vyžadovat vlastní potahovací stroj, zatímco linka postavená čistě na výrobě jader na bázi vytlačování bude klást větší důraz na T-tlačítko a autofiltr výměník než na delaminační stroj ACP, který se častěji používá pro testování kvality a přepracování spíše než pro rutinní tvarování. Co zůstává konzistentní ve většině konfigurací, je základní logika, že zařízení na přípravu materiálu musí dodávat formovací zařízení odpovídající rychlostí a formovací zařízení musí zase dodávat dokončovací a manipulační zařízení bez vytváření záloh na obou koncích linky. Výrobci a velkoobchodníci, kteří plánují novou výrobní linku panelů nebo vyhodnocují zařízení pro modernizaci výrobních linek panelů, obvykle začínají mapováním zamýšleného produktového mixu podle tohoto seznamu zařízení, protože typ cílového panelu nakonec určuje, které pomocné stroje jsou nezbytné a které lze přidat později, když objem výroby roste.

Globální vzory poptávky za investicemi do výrobní linky panelů

Než se podíváme na jednotlivé pomocné stroje, pomůže nám pochopit, kde se koncentruje globální poptávka po hliníkových kompozitních panelech, protože tato poptávka v konečném důsledku určuje, kolik podpůrného vybavení musí operátor výrobní linky na výrobu panelů nainstalovat. Regionální poptávka není rovnoměrně rozložena a stavební činnost v rychle rostoucích regionech vytváří jiný tlak na výrobní kapacitu než vyspělé trhy řízené výměnou. Výrobní linka určená pro velkoobjemové exportní trhy je obecně specifikována s větší redundancí v pomocném zařízení, jako je druhá zvedací plošina nebo přídavný autofiltr výměník, než linka stavěná hlavně pro menší domácí zakázky. Níže uvedený graf ukazuje, kde se příjmy z hliníkových kompozitních panelů v současnosti soustřeďují na regionální bázi, přičemž jako referenční bod používá publikovaný průzkum trhu spíše než interně generovaný odhad.

Podle Grand View Research to byla Asie a Tichomoří 40,8 % celosvětových příjmů z hliníkových kompozitních panelů v roce 2024 , největší jednotlivý regionální podíl, následovaný Severní Amerikou at 26,8 % , se zbývajícími zhruba 32,4 % rozšířené po celé Evropě a dalších regionech dohromady. Tato distribuce je důležitá pro každého, kdo specifikuje pomocná zařízení pro projekty výrobních linek panelů, protože se obvykle očekává, že zařízení zásobující asijsko-pacifický trh poběží s vyšší nepřetržitou propustností, a proto těží z pomocného zařízení nakonfigurovaného pro minimální prostoje, jako je automatický výměník filtrů, který umožňuje výměnu filtrů bez zastavení vytlačování. Stejná data GVR ukazují, že stavební segment drží zhruba 54 % celkových příjmů z AKT aplikací v roce 2024, což znamená, že velká část poptávky za tímto regionálním rozdělením je spojena s projekty fasád, obkladů, stropů a stěnových panelů spíše než s menšími aplikacemi v oblasti značení nebo dopravy. Zařízení sloužící požadavkům stavební kvality obecně vyžadují konzistentní vyrovnávání a kalandrování, protože fasádní panely jsou vizuálně kontrolovány z bezprostřední blízkosti a jakákoli změna zvlnění nebo tloušťky je mnohem znatelnější, než by tomu bylo na panelu používaném pro dočasné značení. Tříválcový nivelační stroj umístěný před fází lepení přímo řeší tento požadavek tím, že snižuje paměť cívky a zvlnění povrchu předtím, než hliníková vrstva dosáhne laminátoru. Potahovače a kalandry umístěné později v lince pak tuto konzistenci posilují aplikací jednotné povrchové úpravy a řízením konečné tloušťky plechu v úzkém tolerančním pásmu. Pro výrobce, kteří zvažují, kam investovat jako první, tyto regionální a aplikační údaje naznačují, že nivelační, lakovací a kalandrovací zařízení si zaslouží včasnou pozornost, protože nejpříměji ovlivňují kvalitu povrchové úpravy, kterou kupující stavební třídy zkoumají. Vysvětluje také, proč mnoho výrobců považuje pomocná zařízení pro plánování výrobních linek panelů za hlavní součást návrhu linky, nikoli za sekundární nákup, o kterém se rozhoduje poté, co je již vybrán hlavní lis nebo laminátor. Výrobci a velkoobchodníci zásobující zejména exportní trhy mají tendenci upřednostňovat pomocná zařízení, která zkracují neplánované prostoje, protože zpoždění při přepravě způsobené zastavením linky je na dlouhých mezinárodních trasách nákladnější než na kratších vnitrostátních trasách.

Trajektorie růstu trhu pohánějící novou kapacitu výrobní linky

Regionální podíl je pouze částí obrázku; tempo, kterým se očekává růst celkového trhu s hliníkovými kompozitními panely, je také důležité, když se výrobce rozhoduje, jakou kapacitu pomocného zařízení zabudovat do nové výrobní linky panelů. Trh, který se neustále rozšiřuje během několika let, obecně ospravedlňuje investice do pomocných zařízení s vyšší kapacitou pro operace na lince na výrobu panelů předem, spíše než později přidávat kapacitu po menších přírůstcích, protože dovybavení běžící linky je obvykle rušivější než specifikace adekvátní kapacity od začátku. Níže uvedený graf zachycuje předpokládaný růst globálního trhu s hliníkovými kompozitními panely od roku 2024 do roku 2030 na základě složeného ročního tempa růstu zveřejněného společností Grand View Research. Představuje se spíše jako odhadovaná trajektorie než jako garantovaný výsledek, protože skutečné meziroční výsledky závisí na stavebních cyklech, regionální regulaci a dostupnosti surovin.

Společnost Grand View Research odhadla globální trh s hliníkovými kompozitními panely na přibližně 6,47 miliardy USD v roce 2024 a předpokládal, že dosáhne 9,65 miliardy USD do roku 2030 , což odráží složené roční tempo růstu přibližně 7,0 % v období 2025 až 2030. Tato úroveň trvalého růstu je smysluplná pro každého výrobce, který zvažuje, zda přidat druhou výrobní linku nebo rozšířit kapacitu doplňkového zařízení na stávající lince na výrobu panelů, protože to znamená spíše stabilní růst objednávek než krátkodobý nárůst, který by neospravedlňoval trvalé kapitálové investice. Trh, který roste zhruba o sedm procent ročně, má také tendenci odměňovat výrobce, kteří dokážou udržet konzistentní kvalitu výstupu v měřítku, což klade obnovený důraz na pomocné stroje, které snižují odchylky mezi šaržemi, včetně suchých mixérů, které udržují konzistentní míchání směsi jádra a kalandrů, které udržují toleranci tloušťky během dlouhých výrobních sérií. Stejný výzkum také poznamenal, že segment PVDF nátěrů byl v roce 2024 největším segmentem produktů, což poukazuje na pokračující poptávku po nátěrovém zařízení schopném nanášet trvanlivé povrchové úpravy odolné vůči povětrnostním vlivům spíše než levnější alternativy. Pro výrobce nebo obchodní společnost, která hodnotí novou linku na výrobu panelů, tato trajektorie růstu podporuje specifikaci pomocného zařízení s určitou vestavěnou rezervou nad aktuální objemy objednávek, protože zařízení, které je pro dnešní propustnost jen tak akorát, se může stát úzkým hrdlem během dvou nebo tří let, pokud základní trh poroste tak, jak se předpokládá. Stojí za zmínku, že tato projekce odráží trend v celém odvětví spíše než záruku pro jednotlivého výrobce a skutečné výsledky se budou lišit podle regionu, produktového mixu a zákaznické základny. I přes toto upozornění dává konzistence odhadu růstu během několika let plánovačům výroby rozumný základ pro postupné upgrady pomocných zařízení spíše než reaktivní, jednorázové nákupy provedené až poté, co se objeví úzké místo.

Porovnání provozních rolí hlavních skupin pomocných strojů

Ne každý kus pomocného zařízení pro operace panelové výrobní linky hraje stejnou roli a seskupení strojů podle jejich provozních charakteristik pomáhá objasnit, proč linka potřebuje několik různých typů spíše než jedno univerzální řešení. Zařízení pro fázi tváření, jako je tříválcový nivelační stroj a kalandrovací stroj, se obecně posuzuje podle konzistence výstupu a kapacity průchodnosti, protože jeho úkolem je fyzicky tvarovat a opravovat materiál při rychlosti linky. Zařízení pro manipulaci s materiálem, jako je zvedací plošina, bývá posuzováno spíše podle jednoduchosti integrace a jednoduchosti údržby, protože jeho primární funkcí je podpora bezpečného pohybu spíše než aktivní zpracování materiálu. Mezi těmito dvěma skupinami se nachází nanášecí a míchací zařízení, které přispívá jak ke konečné úpravě produktu, tak i ke konzistenci materiálu před ním. Níže uvedená radarová tabulka porovnává tři široké skupiny zařízení v pěti provozních charakteristikách na relativní stupnici od jedné do pěti, která je zamýšlena čistě jako ilustrativní srovnání pro podporu diskusí o plánování spíše než jako formální srovnávací studie.

Radarové srovnání ilustruje vzorec, který výrobní inženýři v praxi obecně uznávají: zařízení pro fázi tváření, jako je tříválcový nivelační stroj nebo kalandrovací stroj, má tendenci dosahovat nejvyššího skóre v kapacitě průchodu a citlivosti konečné úpravy, protože tyto stroje přímo tvarují nebo opravují materiál, který zákazníci později vizuálně kontrolují. Potahovací a mísící zařízení, včetně nanášecích zařízení a suchých mísičů, obvykle dosahují dobrých výsledků, pokud jde o konzistenci výstupu, protože jejich primárním přínosem je opakovatelná, jednotná příprava materiálu spíše než rychlost surového materiálu. Manipulační zařízení, jako je zvedací plošina, má tendenci dosahovat nejvyššího skóre v jednoduchosti integrace a jednoduchosti údržby, což odráží skutečnost, že jeho mechanická konstrukce je obecně jednodušší než tvářecí nebo nanášecí stroje, i když jeho role v prevenci zranění na pracovišti a materiálním škodám je z provozního hlediska stejně důležitá. Úroveň automatizace se u všech tří skupin liší v závislosti na tom, jak je konkrétní linka nakonfigurována, přičemž novější instalace pomocných strojů panelových linek stále více zahrnují programovatelné logické řízení pro nastavení mezery mezi válečky, tloušťku povlaku a načasování cyklu míchání. Žádná z těchto charakteristik by neměla být chápána jako žebříček důležitosti, protože výrobní linka nemůže správně fungovat, pokud některá ze skupin chybí nebo je poddimenzovaná ve srovnání s ostatními; například rychlý tvarovací stupeň, který se přivádí do poddimenzovaného manipulačního systému, jednoduše posouvá úzké místo po proudu, místo aby jej řešil. To je jeden z důvodů, proč zkušení plánovači výroby specifikují pomocná zařízení jako koordinovaný systém spíše než nakupovat stroje jednotlivě pouze na základě ceny nebo dodací lhůty. Kalandrovací stroj s vynikající konzistencí výstupu poskytuje jen malou výhodu, pokud předřazený suchý mixér nemůže udržovat konzistentní hustotu směsi jádra, protože nekonzistentní materiál jádra se později na lince projeví jako variace bez ohledu na to, jak dobře si kalandr vede. Podobně může být efektivní nastavení vytlačování ve tvaru T podkopáno zvedací plošinou, která je příliš pomalá nebo příliš malá na to, aby udržela krok s kontinuálním výstupem archů, což vytváří zbytečné zásoby rozpracované výroby v dílně. Přezkoumání skupin zařízení vedle sebe tímto způsobem, spíše než stroj po stroji, má tendenci tyto vzájemné závislosti odhalit dříve v procesu plánování, kdy jsou úpravy mnohem méně nákladné než po instalaci.

Proč řady ohnivzdorných panelů přidávají další pomocná zařízení

Požární výkon se za posledních několik let stal jedním z nejsilnějších hnacích sil investic do nových výrobních linek panelů a tento posun má přímé důsledky pro typ pomocného zařízení pro operace výrobní linky na výrobu panelů, které výrobce potřebuje. Ohnivzdorné kompozitní panely třídy A2 a B1 používají minerální plněné nebo nehořlavé materiály jádra, které se během míchání, vytlačování a laminování chovají odlišně ve srovnání se standardními polyetylenovými jádrovými panely, což znamená, že suché míchačky, T-formy a kalandry na ohnivzdorných linkách jsou často specifikovány s jinými tolerancemi než na standardních linkách. Níže uvedený měřicí graf ukazuje hlášenou míru růstu segmentu kompozitních panelů s ohnivzdornými vlastnostmi na základě publikovaného průmyslového výzkumu, aby ilustroval, jak rychle se poptávka po této kategorii panelů rozšiřuje v porovnání s širším trhem s kompozitními panely, o kterém jsme hovořili dříve v tomto článku.

Zveřejněný průmyslový výzkum uvádí celosvětový trh kompozitních panelů s ohnivzdorností A2 na přibližně 2,6 miliardy USD v roce 2024 s předpokládaným růstem kolem 5,1 miliardy USD do roku 2033 , což představuje složené roční tempo růstu zhruba 8,1 % , což je rychlejší než širší tempo růstu trhu s hliníkovými kompozitními panely, o kterém jsme hovořili dříve v tomto článku. Tato mezera je z provozního hlediska důležitá, protože naznačuje, že poptávka po požárně odolných panelech neúměrně roste, což je způsobeno především přísnějšími stavebními předpisy a požadavky na bezpečnost výškových staveb spíše než samotným obecným stavebním objemem. Pro výrobce, který již vyrábí panely se standardním jádrem, se tento trend často promítá do rozhodnutí, zda přidat nebo upgradovat podpůrné vybavení výrobní linky speciálně pro ohnivzdorné produkty, spíše než předpokládat, že stávající zařízení lze sdílet bez úprav. Minerálně plněné směsi jádra používané v panelech A2 a B1 jsou typicky hustší a abrazivnější než standardní polyethylenové směsi, což klade další požadavky na konzistenci suchého mísení a může urychlit opotřebení součástí T-zápustky, pokud zařízení nebylo navrženo s ohledem na tyto materiály. Kalandrovací stroje zpracovávající ohnivzdorné panely často také vyžadují jemnější kontrolu tloušťky, protože panely s minerálním jádrem jsou často určeny pro aplikace na výškové fasády, kde je při předávání projektu pečlivě kontrolována vizuální konzistence napříč velkými plochami stěn. Stavební a stavební aplikace nadále představují dominantní koncové použití protipožárních panelů A2, které představují podstatnou většinu tržeb segmentu podle dostupných průmyslových údajů, což posiluje spojení mezi tímto růstovým trendem a strukturou regionální poptávky popsaným výše v grafu regionálních příjmů. Výměníky automatických filtrů také nabývají na důležitosti u ohnivzdorných linek, protože sloučeniny s minerální náplní pravděpodobněji generují kontaminaci částicemi během kontinuální extruze než standardní materiál jádra, a výměník, který umožňuje výměnu filtru bez zastavení linky, pomáhá udržovat kvalitu výstupu bez obětování propustnosti. Výrobci, kteří zvažují, zda expandovat do výroby ohnivzdorných panelů, by měli zvážit toto rychlejší tempo růstu s ohledem na další vybavení, které zavádí, protože expanze segmentu se zdá být strukturální, spojená s regulačními a bezpečnostními normami, spíše než jako krátkodobý trend, který se pravděpodobně změní.

Uvnitř tříválcového nivelačního stroje: Struktura a funkce

Protože tříválcový nivelační stroj je jedním z nejčastěji specifikovaných kusů pomocného zařízení pro sestavování panelové výrobní linky, je užitečné podívat se na jeho strukturu podrobněji. Níže uvedený schematický diagram ukazuje zjednodušený axonometrický pohled na typický tříválcový nivelační stroj s hlavními součástmi označenými pro referenci. Tento typ stroje funguje tak, že prochází hliníkovou cívkou přes sadu přesně umístěných válců, které aplikují řízenou ohýbací sílu ve střídavých směrech, což uvolňuje vnitřní pnutí a zplošťuje paměť cívky dříve, než se materiál dostane do zařízení pro spojování nebo potahování.

Jak ukazuje schéma, hliníková cívka vstupuje do stroje ve směru posuvu a prochází mezi horní a spodní sadou vyrovnávacích válců uspořádaných v odstupňované konfiguraci, což je mechanický princip, který odlišuje rovnací stroj od jednoduchého vyrovnávacího válce. Seřizovací šroub ovládá vertikální mezeru mezi sadami válců, což umožňuje operátorovi jemně doladit ohýbací sílu podle tloušťky materiálu a temperování, protože tlustší nebo tvrdší hliník vyžaduje jinou mezeru mezi válečky než tenká, měkká cívka. Základní rám ukotvuje celou sestavu válečku a absorbuje mechanické zatížení vznikající při průchodu cívky pod napětím, proto je tuhost rámu pro kvalitu vyrovnávání stejně důležitá jako samotná přesnost válečku. Hnací motor, umístěný na základně stroje v tomto schématu, pohání rotaci válce a je obvykle přizpůsoben rychlosti linky jinde ve výrobní lince, takže vyrovnávání se nestává překážkou při tempu. Jakmile materiál projde finální sadou válců, vystoupí na výstupním konci ve zploštělém stavu a je připraven pokračovat do další fáze výrobní linky, ať už se jedná o spojovací lis, nanášecí stroj nebo mezisklad. Tento strukturální přehled je zamýšlen jako obecný odkaz pro pochopení toho, jak nivelační zařízení zapadá do širší výrobní linky panelů, spíše než jako podrobná technická specifikace pro jakýkoli jednotlivý model, protože přesné počty válečků, průměry a konfigurace pohonu se mezi výrobci a aplikacemi liší.

Řada pomocných zařízení od společnosti Hongyang Machinery

Níže uvedené vybavení odráží typ pomocného zařízení pro řady výrobních linek panelů, které výrobce kovových kompozitních panelů obvykle hodnotí při plánování nebo modernizaci výrobní linky, přípravy materiálu, tváření, potahování a manipulačních funkcí. Dostupnost těchto kategorií z jediného zdroje zařízení může zjednodušit koordinaci mezi stroji, protože tvářecí, nanášecí a manipulační zařízení navržená tak, aby spolupracovala, mají tendenci se integrovat plynuleji než zařízení pocházející od více nespojených dodavatelů s různými ovládacími rozhraními a mechanickými tolerancemi.

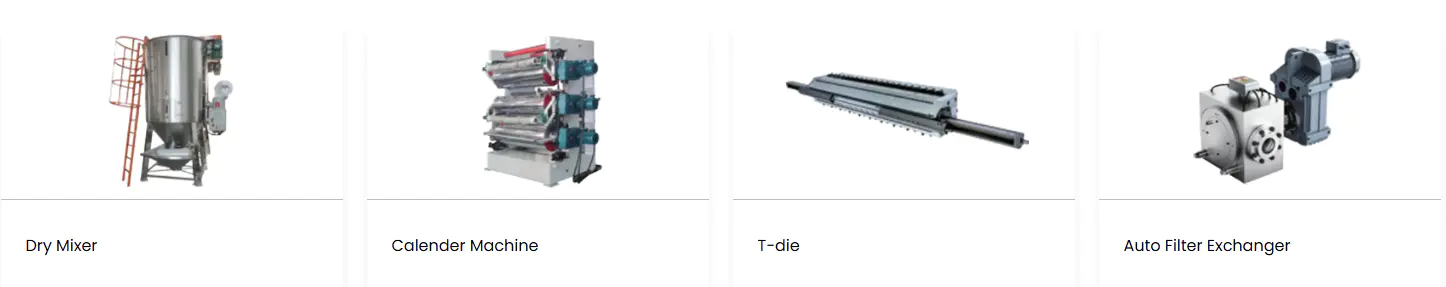

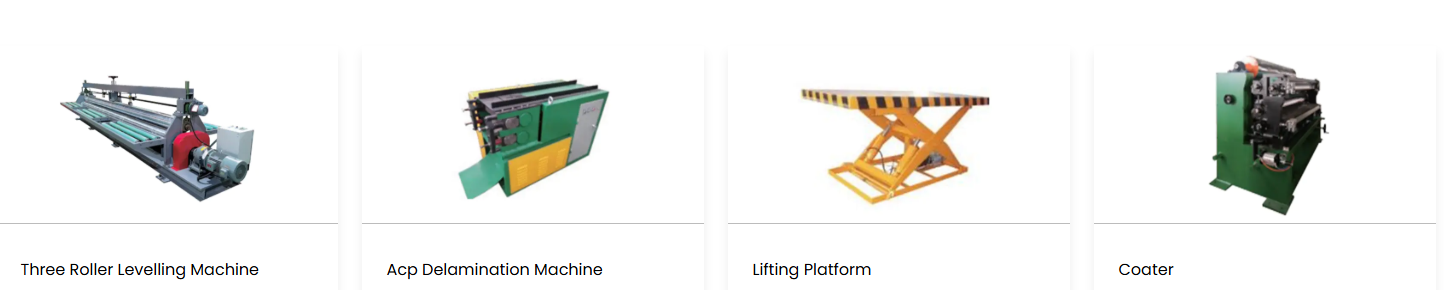

Reprezentativní kategorie pomocných zařízení pro linky na výrobu kovových kompozitních panelů.

Podíváme-li se na tuto řadu zařízení, objeví se jasná logika pracovního postupu: suchá míchačka a kalandrovač zvládají přípravu materiálu a konzistenci finální úpravy, tříválcový rovnací stroj a nanášecí zařízení řeší kvalitu povrchu hliníkového pláště, T-dutina a výměník autofiltru podporují kontinuální vytlačování jádra a zvedací plošina poskytuje páteř pro manipulaci s materiálem spojující každý stupeň. Pro výrobce nebo obchodní společnost, která získává vybavení pro novou linku, je obecně snazší ověřit si, že propustnost, řídicí rozhraní a fyzické stopy jsou kompatibilní před zahájením instalace, společné přezkoumání této celé řady, spíše než specifikování každého stroje samostatně. Kupující, kteří porovnávají dodavatele výrobních linek, často považují za užitečné vyžádat si tento druh kompletního přehledu zařízení v rané fázi procesu nákupu, protože odhalí mezery v nabídce dodavatele, jako je výrobce, který vyrábí tvářecí zařízení, ale nekompatibilní manipulační zařízení, dříve, než se tyto mezery stanou problémem během instalace a uvádění do provozu.

Jak vybrat pomocná zařízení pro novou nebo modernizovanou linku

Výběr pomocného zařízení pro projekty panelové výrobní linky obecně funguje nejlépe jako strukturovaný proces spíše než série nákupů ad hoc, protože specifikace každého stroje závisí částečně na rozhodnutích o sousedním zařízení. Následující faktory běžně používají plánovači výroby a výrobci zařízení k vyhodnocení možností pomocných zařízení před dokončením rozvržení linky.

1. Srovnejte kapacitu propustnosti na lince, protože fáze rychlého tváření spárovaná s fází pomalejší manipulace jednoduše přemístí úzké hrdlo, místo aby ho vyřešilo.
2. Potvrďte kompatibilitu s cílovými typy panelů, zejména zda bude linka zpracovávat standardní polyetylenové jádrové panely, ohnivzdorné jádrové panely A2 nebo B1 nebo hliníkové voštinové jádrové panely, protože vlastnosti materiálu jádra ovlivňují specifikace suchého mixéru, T-formy a kalandru.
3. Vyhodnoťte integraci automatizace a řízení, zejména to, zda lze nastavení mezery mezi válci, tloušťku povlaku a cykly míchání koordinovat prostřednictvím sdíleného řídicího systému, nikoli provozovat nezávisle.
4. Zkontrolujte dostupnost údržby, včetně toho, jak snadno lze kontrolovat nebo vyměňovat válce, filtry a míchací komponenty bez delších odstávek výroby.
5. Naplánujte si rezervu nad současnými objemy objednávek, zejména pro výrobce obsluhující trhy, kde se předpokládá, že poptávka bude v nadcházejících letech dále růst.
6. Ověřte půdorys a umístění zařízení, včetně výšky stropu pro zvedací plošiny a zatížení podlahy pro těžší formovací a kalandrovací zařízení.

Výrobci, kteří procházejí touto sekvencí předtím, než požádají o cenovou nabídku, obecně považují za snazší porovnat možnosti podpůrných strojů na výrobní lince na podobném základě, protože návrh každého dodavatele lze vyhodnotit podle stejných požadavků na propustnost, materiál a integraci spíše než srovnávat pouze na samostatných technických specifikacích. Snižuje také pravděpodobnost odhalení nesouladu po instalaci, kdy jsou úpravy podstatně dražší, než by byly ve fázi plánování.

Tyto hodnotící otázky jsou záměrně spíše praktické než čistě technické, protože zkušení plánovači výroby zjistili, že mnoho nesouladu zařízení má původ v provozních otázkách, které nebyly jasně položeny ve fázi získávání zdrojů, spíše než v jakékoli jednotlivé specifikaci, která je na papíře nesprávná. Výrobce, který získává podpůrné zařízení pro modernizaci výrobní linky panelů, těží z toho, že systematicky prochází každou kategorií, dokumentuje aktuální a očekávané typy materiálů, formáty panelů a cílové výstupní úrovně, než si vyžádá formální nabídky od dodavatelů zařízení. Tento přístup také usnadňuje identifikaci, kde budou stačit standardní konfigurace zařízení a kde může být pro splnění specifických požadavků projektu nezbytný určitý stupeň přizpůsobení, jako je prodloužená zvedací plošina pro nadrozměrné formáty panelů nebo upravený profil T-tvarovky pro nestandardní šířku plechu.

Úvahy o pomocném zařízení pro hliníkové voštinové panely

Hliníkové voštinové kompozitní panely představují odlišnou produktovou kategorii od standardních ACP s plochým jádrem a pomocné zařízení pro konfigurace výrobní linky panelů postavené na výrobě voštin se v několika ohledech liší od dosud diskutovaného zařízení. Voštinový panel se skládá ze dvou hliníkových plášťů spojených s lehkým hliníkovým voštinovým jádrem, které se vyrábí samostatně na speciálních strojích s voštinovým jádrem, než je kombinováno s vnějšími pláštěmi na laminovací lince. Protože samotné voštinové jádro je spíše vyráběným meziproduktem než extrudovanou nebo smíšenou směsí, role pomocného zařízení se poněkud posouvá ve srovnání se standardní řadou ACP: suché míchačky a T-formy se stávají méně centrálními, zatímco přesná manipulační zařízení a rovnací stroje nabývají větší relativní důležitosti.

Hliníkové pláště používané ve voštinových panelech stále vyžadují vyrovnání před lepením, ze stejných důvodů, které byly popsány dříve v tomto článku ohledně zakřivení cívky a vnitřního pnutí, takže tříválcový vyrovnávací stroj zůstává standardní součástí i na linkách zaměřených na voštinu. Zvedací plošiny mají obvykle větší využití také u voštinových panelových linek, protože voštinové jádrové plechy, i když jsou vzhledem ke své velikosti lehké, jsou často vyráběny a skladovány ve velkoformátových deskách, které vyžadují pečlivou a rovnou manipulaci, aby nedošlo k rozdrcení buněčné struktury před lepením. Nátěry zůstávají relevantní pro konečnou úpravu odkrytých hliníkových povrchů, zejména tam, kde jsou voštinové panely určeny pro architektonické aplikace, kde je vzhled povrchu pečlivě kontrolován. Kalandrovací stroje se naproti tomu používají selektivněji na voštinových linkách, které se obecně aplikují na povrchový materiál před lepením spíše než na samotný hotový voštinový panel, protože stlačování dokončené voštinové struktury by poškodilo geometrii buněk, která těmto panelům dává výhodu pevnosti a hmotnosti. Pro výrobce, kteří uvažují o expanzi ze standardní výroby ACP s plochým jádrem na výrobu voštinových panelů, stojí za to tento posun priorit pomocného zařízení naplánovat včas, protože linka konfigurovaná čistě kolem výroby jader na bázi vytlačování bude obvykle potřebovat další manipulační a vyrovnávací kapacitu, spíše než přímou duplikaci stávajícího zařízení, aby se efektivně přizpůsobila výrobě voštinových panelů.

O společnosti Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. je národní podnik specializující se na výzkum, vývoj a výrobu inteligentních zařízení pro kovové kompozitní materiály, poskytující systematická řešení výrobních linek pro globální průmysl stavebních materiálů. Společnost sloužila jako konstrukční jednotka pro průmyslovou normu upravující nehořlavé kovové kompozitní panely používané v architektonické výzdobě a zastává pozici stálého člena rady v rámci Metal Branch of China Building Materials Federation, což odráží její pokračující roli při utváření technických norem pro toto odvětví. Hlavní produktová řada Hongyang Machinery zahrnuje tři hlavní technologické systémy: výrobní linky na výrobu hliníkových kompozitních panelů odolných proti ohni, stroje s hliníkovým voštinovým jádrem a výrobní linky na výrobu kovových kompozitních panelů s hliníkovým voštinovým jádrem a multifunkční zakázkové linky na výrobu kovových kompozitních panelů. Tyto systémy dohromady pokrývají dvanáct kategorií špičkových výrobních linek, včetně zařízení pro ohnivzdorné materiály třídy A2 a B1, trojrozměrné kovové kompozitní panely s hliníkovým jádrem a produkty řady hliníkových voštin, spolu s kategoriemi podpůrných zařízení pro výrobu panelů popsaných v tomto článku. Výrobci a velkoobchodníci, kteří hodnotí novou nebo modernizovanou výrobní linku na kovové kompozitní panely, mohou přezkoumat řadu zařízení Hongyang Machinery jako koordinovaný systém zahrnující fáze přípravy materiálu, tváření, nanášení a manipulace, spíše než získávání jednotlivých strojů od více nespojených dodavatelů. Tento koordinovaný přístup odráží stejnou plánovací logiku popsanou dříve v tomto článku: propustnost, kompatibilita materiálů, integrace automatizace, přístup k údržbě a přizpůsobení zařízení se snáze sladí, když je zařízení napříč linkou navrženo se sdílenými ovládacími rozhraními a konzistentními mechanickými tolerancemi. Jako výrobce působící v dodavatelském řetězci stavebních materiálů znamená zapojení společnosti Hongyang Machinery do navrhování průmyslových norem pro nehořlavé kovové kompozitní panely také to, že její konstrukční práce na výrobních linkách jsou založeny na stejných ohledech požární bezpečnosti a stavebních předpisů, které jsou hnacím motorem růstu v segmentu požárně odolných panelů A2 a B1, o kterých jsme hovořili dříve, než aby považovala design podpůrného zařízení pro výrobu panelů za oddělený od těchto regulačních trendů.

Často kladené otázky

Q1: Co se počítá jako pomocné zařízení pro linku na výrobu panelů?

Pomocným zařízením se obecně rozumí stroje podporující hlavní proces tváření nebo spojování, včetně vyrovnávacích strojů, delaminačních strojů, zvedacích plošin, nanášecích strojů, suchých mísičů, kalandrovacích strojů, T-zápustek a automatických výměníků filtrů, z nichž každý zpracovává určitou fázi přípravy materiálu, tváření nebo manipulaci.

Q2: Proč je před lepením nebo nátěrem zapotřebí tříválcový nivelační stroj?

Hliníkový svitek si zachovává zakřivení a vnitřní pnutí z procesu válcování a navíjení a tříválcový nivelační stroj to napraví předtím, než materiál vstoupí do fáze lepení nebo potahování, čímž se snižuje zvlnění, které by jinak bylo viditelné na hotovém panelu.

Q3: Jak automatický výměník filtrů pomáhá kontinuální výrobní lince?

Automatický výměník filtrů umožňuje výměnu kontaminovaných filtrů v proudu roztaveného polymeru bez zastavení vytlačování, což pomáhá udržovat stálou kvalitu materiálu jádra při zachování nepřetržitého provozu výrobní linky.

Q4: Potřebují řady ohnivzdorných panelů různá pomocná zařízení?

Ohnivzdorné jádrové panely A2 a B1 používají hustší, minerálními náplněmi, které se během míchání a vytlačování chovají odlišně než standardní polyetylenový jádrový materiál, takže suché míchačky, T-formy a kalandry na ohnivzdorných linkách jsou často specifikovány s upravenými tolerancemi.

Q5: Mělo by pomocné zařízení pocházet od jednoho výrobce?

Získávání zařízení pro tváření, nanášení povlaků a manipulaci od jednoho výrobce obecně zjednodušuje integraci, protože řídicí rozhraní, rychlost výroby a mechanické tolerance budou pravděpodobněji kompatibilní než zařízení kombinovaná od více nespojených dodavatelů.

Q6: Vyžaduje výroba hliníkových voštinových panelů různé pomocné vybavení?

Řady voštinových panelů se více spoléhají na přesné manipulační a nivelační zařízení než na suché míchačky nebo T-formy, protože voštinové jádro se vyrábí odděleně na speciálních jádrových strojích předtím, než je spojeno s vyrovnanými hliníkovými plášti.
