Jaký je rozdíl mezi listem AKT a panelem AKT?

Při specifikaci panelových systémů pro opláštění, značení nebo interiérové vybavení se architekti a týmy dodavatelů pravidelně setkávají s těmito pojmy list AKT a panel ACP . Zatímco obě zkratky sdílejí stejná písmena, mají významně odlišné důsledky pro formát produktu, výrobní metodu a rozsah použití. Porozumění tomuto rozdílu je důležité před výběrem a Multifunkční výrobní linka A2 B1 PE hliníkových kompozitních panelů (ACP). , protože řada, kterou si vyberete, musí odpovídat kategorii produktu, kterou hodláte vyrábět v měřítku. Tento článek objasňuje terminologii, vysvětluje technické specifikace, které oddělují tyto dvě produktové formy, a ukazuje, jak moderní výrobní zařízení – včetně ohnivzdorných linek třídy A2 a B1 – oslovuje oba trhy současně.

Definování listu AKT vs panel AKT: Základní rozdíl

V průmyslu stavebních materiálů, list AKT se vztahuje na surový, nezpracovaný kompozitní materiál, jak vychází z výrobní linky – kontinuální role nebo plošně řezaná deska sestávající ze dvou hliníkových plášťů spojených s materiálem jádra (PE, FR minerální nebo nehořlavá výplň A2). Plech je základním materiálem. An panel ACP , naproti tomu je vyrobena jednotka, která byla nařezána, směrována, složena a vybavena vratnými nebo rámovými systémy, takže ji lze instalovat přímo na fasádu budovy nebo vnitřní podklad. V praktickém jazyce zadávání veřejných zakázek kupující nakupující pro následnou výrobu obvykle specifikují „plech ACP“, zatímco ti, kteří nakupují jednotky předstěn připravené k instalaci, určují „panel AKT“.

Třídění materiálu jádra je jedinou nejdůslednější specifikací v obou formách produktu. Standardní desky z PE mají klasifikaci hořlavosti třídy C nebo D podle EN 13501-1; Třída B1 ohnivzdorná ACP dosahuje třídy B nebo lepší (omezená hořlavost); a Nehořlavý ACP třídy A2 dosahuje třídy A2, což znamená, že materiál přispívá zanedbatelným množstvím paliva v ohni. Regulační požadavky na většině trhů v Evropě, na Středním východě a v Asii nyní nařizují klasifikaci A2 nebo B1 pro vnější opláštění nad určitou výškou budov, což vedlo k významným investicím do vyhrazených ohnivzdorných výrobních linek AKT.

Jak výrobní linky AKT generují obě formy produktu

A Multifunkční výrobní linka A2 B1 PE hliníkových kompozitních panelů (ACP). je předřazené zařízení, které vytváří základní list. Kombinuje odvíječe hliníkového pláště, stanice pro předúpravu, extrudér jádra (pro PE nebo směsi plněné minerály), laminovací/lisovací sekci, chladicí dopravník a systém přesného řezání a řezání na délku. V konfiguracích A2 je extrudér nahrazen nebo doplněn o válcovací stanici pro předem vyrobená nehořlavá minerální jádra, protože anorganické výplňové materiály nelze zpracovávat tavením stejným způsobem jako termoplastický PE.

Slovo „multifunkční“ v názvu zařízení naznačuje, že na jedné lince lze přepínat mezi materiály jádra PE, B1 a A2 úpravou jednotky podávání jádra a parametrů teploty laminace, místo aby vyžadoval zcela samostatné stroje pro každý druh produktu. Tato flexibilita je komerčně významná: výrobci mohou obsluhovat různé regulační trhy – od standardního PE pro značení až po A2 pro obklady výškových fasád – bez zdvojování kapitálových investic.

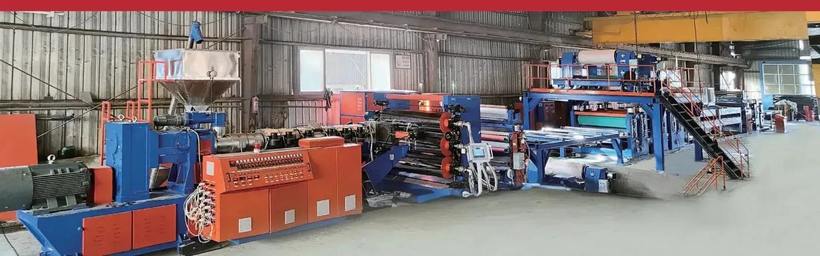

Multifunctional A2 B1 PE Aluminum Composite Panel Production Line manufactured by Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Linka zobrazená výše integruje sekci extruderu/laminace (vlevo), sekci přesného válcového lisu a lepení (uprostřed) a ořezávací a odebírací dopravník (vpravo). Kompaktní uspořádání minimalizuje manipulaci s materiálem mezi stanicemi, což přímo zlepšuje konzistenci lepení a snižuje riziko interlaminární delaminace – kritický kvalitativní parametr pro produkty třídy B1 i třídy A2 určené pro aplikace na fasády ve výškách.

3D anotovaný diagram: ACP Sheet Layer Structure

Izometrický diagram níže ilustruje souvrství vnitřních vrstev standardního hliníkového kompozitního plechu vyrobeného multifunkční výrobní linkou ACP. Understanding this cross-section is fundamental to appreciating why fire classification differs so significantly between PE, B1, and A2 grades.

Izometrický řez výše odhaluje třídílnou strukturu společnou všem produktům ACP: vrchní povrchový povlak (typicky PVDF nebo PE barva), dva tenké hliníkové pláště a středový materiál jádra. Jádro je primárním rozdílem mezi kvalitami: standardní PE jádra jsou lehká a flexibilní, ale hořlavá, jádra B1 s minerální náplní obsahují přísady zpomalující hoření, které zpomalují vznícení, a anorganická jádra A2 – složená převážně z minerálních hydroxidů nebo křemičitanu vápenatého – neuvolňují žádné významné hořlavé plyny, když jsou vystaveny plameni. Zobrazená celková tloušťka 3 až 6 milimetrů je standardní pro fasádní výrobky, přičemž tlustší plechy jsou obvykle vyhrazeny pro strukturální nebo vysoce odolné aplikace. Vrstva povlaku, i když je tlustá pouze několik mikronů, určuje jak barevnou trvanlivost (PVDF povlaky obvykle zaručují odolnost vůči křídě 10 let), tak počáteční příspěvek k hořlavosti na povrchu panelu. Rozpoznání této vrstvené struktury pomáhá týmům nákupu klást správné otázky týkající se rozměru kůže, složení jádra a specifikace povlaku při nákupu od výrobce výrobní linky z AKT.

Global Market Demand: A2 and B1 Fire-Resistant ACP Growth

Po velkých požárech fasád v několika zemích během roku 2010 regulační orgány po celém světě postupně zpřísnily požadavky na hořlavost obkladů. The United Kingdom's Building Safety Act 2022 mandates A2-class cladding for all new residential buildings above 11 meters. Podobná pravidla nyní platí v Německu (MBO Musterbauordnung, třída A2 nad 7 podlažími), Spojených arabských emirátech (Dubajský oběžník civilní obrany č. 7/2013) a Austrálii (NCC 2022, doložka C2D8). Tyto regulační posuny zásadně přetvořily ekonomiku výroby AKT: poptávka po linkách A2 a B1 podstatně vzrostla, zatímco standardní kapacita PE čelí rostoucím omezením v segmentech výškových budov.

The horizontal bar chart above reflects estimated global ACP market composition by fire-resistance grade as of 2024. B1 nehořlavý grade holds the largest share at approximately 34% , poháněné silným přijetím na Středním východě, v jihovýchodní Asii a východní Evropě, kde byly stavební předpisy aktualizovány, ale plné mandáty A2 ještě nejsou univerzální. Podíl A2 třídy A2 vzrostl na zhruba 28 % – což je dramatický nárůst z méně než 10 % před rokem 2017 – protože trhy ve Spojeném království, Německu a Skandinávii prosazovaly požadavky na nehořlavost. Standardní PE-core ACP si zachovává 26% podíl, z velké části se soustředí na značení, interiérové ​​aplikace a trhy, kde předpisy o výšce fasády ještě nevyžadují vyšší třídy. Aluminum honeycomb and specialty composite products account for the remaining 12%, serving premium facade and aerospace-adjacent applications. Tento posun v distribuci poptávky je hlavním důvodem, proč moderní výrobci zařízení AKT vyvinuli multifunkční linky schopné přepínat mezi výrobními režimy PE, B1 a A2 v rámci jediné platformy.

Technical Specifications: What a Multifunctional ACP Line Must Deliver

A production line that claims to handle A2, B1, and PE grades simultaneously must meet several demanding technical requirements. Pevnost spojení mezi hliníkovým pláštěm a jádrem musí trvale překračovat 120 N/25 mm (pevnost v odlupování podle GB/T 17748 nebo EN 1396) bez ohledu na typ jádra. Line speed for PE grades typically runs 8--15 m/min; Lepení válečkem A2 může probíhat pomaleji při 4--8 m/min kvůli vyšším laminovacím tlakům potřebným k dosažení adekvátní adheze k anorganickým jádrům. Width capacity commonly ranges from 1,220 mm to 1,600 mm to accommodate international sheeting standards.

Dalším kritickým parametrem je kontrola tloušťky jádra: změny přesahující -0,1 mm napříč šířkou listu formátu A2 vytvářejí po instalaci viditelné zvlnění povrchu, zejména u velkoformátových panelových systémů. This requires both precision roll-gap sensors and real-time feedback control of the laminating press. Teplotní stejnoměrnost po šířce laminační mezery musí být udržována v rozmezí -3 stupňů Celsia u potahů potažených PVDF, protože teplotní gradienty způsobují rozdílnou tepelnou roztažnost, která má za následek prohnutí nebo zkroucení.

Sloupcový graf výše porovnává typické rozsahy provozních rychlostí pro produkční režimy PE, B1 a A2 na multifunkční lince ACP. Standardní PE production achieves the highest speeds (8--15 m/min) because thermoplastic extrusion and bonding is a well-optimized continuous process that tolerates faster throughput. Třídy zpomalující hoření B1 běží rychlostí 6--12 m/min, protože vyšší viskozita PE směsí plněných minerály vyžaduje dodatečnou dobu zdržení v laminovací štěrbině, aby se zajistilo úplné vytvoření adhezivního spoje. Nehořlavé třídy A2 vyžadují nejnižší rychlosti (4--8 m/min), protože válcování tuhých anorganických jádrových desek na hliníkové pláště vyžaduje trvalý vysoký kontaktní tlak a pečlivé řízení teploty, aby se zabránilo delaminaci na rozhraní lepidla. Dodavatelé zařízení, kteří uvádějí stejnou rychlost ve všech třech jakostech, by měli být požádáni o zdokumentované výsledky testu pevnosti spoje při jmenovité rychlosti, protože propustnost a kvalita jsou přímo spojeny s laminovacím inženýrstvím. Multifunkční řada, která skutečně zvládá všechny tři třídy, je významným technickým úspěchem, nikoli jednoduchou změnou parametrů.

Radar Comparison: PE vs B1 vs A2 Grade Performance Attributes

Výběr správné třídy ACP zahrnuje vyvážení více dimenzí výkonu současně. Níže uvedený radarový diagram porovnává třídy PE, B1 a A2 napříč šesti klíčovými atributy: požární bezpečnost, hmotnostní účinnost, plochost, snadnost zpracování, cenová konkurenceschopnost a rozsah souladu s předpisy. Žádná jednotlivá třída nedosáhne nejvyššího skóre napříč všemi osami, a proto výrobci, kteří mohou vyrábět všechny tři třídy na jedné řadě, mají strukturální konkurenční výhodu.

Radarový diagram jasně ilustruje, že PE-core ACP dosahuje nejvyšších výsledků v hmotnostní efektivitě, snadnosti zpracování a cenové konkurenceschopnosti – což vysvětluje jeho pokračující dominanci v interiérech, značení a nízkopodlažních aplikacích, kde to dovolují požární předpisy. Třída A2 ACP vede rozhodujícím způsobem v oblasti požární bezpečnosti a rozsahu shody s předpisy , což z něj činí preferovanou specifikaci pro jakýkoli projekt podléhající přísným předpisům o nehořlavosti. Produkty třídy B1 zaujímají střední úroveň napříč většinou os a nabízejí rovnováhu lepšího požárního výkonu oproti standardnímu PE s lepší zpracovatelností a nižšími náklady ve srovnání s A2. Skóre rovinnosti je těsně seskupené mezi B1 a A2, což odráží požadavky na přesnost laminace, které ukládají obě třídy. Rozdíl v jednoduchosti zpracování mezi PE (95 %) a A2 (50 %) vysvětluje, proč multifunkční výrobní linky vyžadují při přepnutí do režimu A2 sofistikovanější ovládání: nižší rychlosti, vyšší laminovací tlak a přísnější teplotní tolerance – to vše vyžaduje pokročilejší automatizaci a integraci senzorů, než by vyžadovala pouze linka s PE.

Trend technologie výrobní linky: Přijetí inteligentního řízení

Nejvýznamnějším posunem v konstrukci výrobních linek AKT za poslední desetiletí byla integrace digitálního monitorování a inteligentních řídicích systémů. Dřívější linky ACP se spoléhaly na řízení PLC s pevnými parametry; moderní multifunkční linky zahrnují měření tloušťky v reálném čase (pomocí laserových nebo beta-paprskových senzorů), řízení napětí na stanicích pro odvíjení hliníkového pláště, regulaci teploty laminovacích válců s uzavřenou smyčkou a automatizovaná vyřazovací brány kvality. Tyto schopnosti nejsou kosmetickými vylepšeními – přímo ovlivňují konzistenci lepení třídy A2, které je mnohem méně shovívavé k posunu parametrů než výroba PE.

Spojnicový graf zachycuje rychlé přijetí inteligentních řídicích systémů v nových instalacích linek AKT v letech 2015 až 2025. Pouze 10 % nových linek instalovaných v roce 2015 obsahovalo digitální monitorování procesu s uzavřenou smyčkou ; do roku 2023 toto číslo vzrostlo na 72 %, přičemž odhadovaná penetrace v roce 2025 dosáhne 85 %. Toto zrychlení bylo poháněno třemi sbližujícími se silami: zvýšenými požadavky na kvalitu výroby třídy A2, zpřísněním mezinárodních standardů rovinnosti a delaminace (jako jsou cykly revizí GB/T 17748) a klesajícími náklady na průmyslové snímání a hardware PLC. Výrobci, kteří dnes investují do multifunkčních linek, téměř univerzálně specifikují řízení servonapětí, laserové tloušťkoměry a HMI systémy založené na recepturách, které ukládají sady parametrů specifických pro jakost, což umožňuje rychlé a opakovatelné přechody mezi výrobními režimy PE, B1 a A2. Linky, které stále spoléhají na ruční nastavení parametrů, mají při výrobě tříd A2 stále větší nevýhodu kvality.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Základní schopnosti

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. je národní podnik specializující se na výzkum a vývoj a výrobu inteligentních zařízení pro kovové kompozitní materiály, které poskytují systematická řešení pro globální průmysl stavebních materiálů. Jako konstrukční jednotka standardu pro nehořlavé kovové kompozitní panely pro architektonické dekorace a stálý člen rady Metal Branch of China Building Materials Federation zaujímá společnost uznávanou pozici v rámci ekosystému průmyslových standardů.

Hlavní produktové portfolio společnosti zahrnuje tři hlavní technologické systémy: výrobní linky na výrobu ohnivzdorných hliníkových kompozitních panelů, stroje s hliníkovým voštinovým jádrem a linky na výrobu kovových kompozitních panelů s hliníkovým voštinovým jádrem a multifunkční zákaznické linky na výrobu kovových kompozitních panelů. Tyto systémy společně pokrývají 12 kategorií špičkových výrobních linek, včetně řad ohnivzdorných materiálů třídy A2 a B1, zařízení 3D kovových kompozitních panelů s hliníkovým jádrem a celé řady hliníkových voštinových sériových výrobních platforem.

Níže uvedený patentový certifikát -- patent na vynález ZL 2016 1 0789112.9, udělený v červnu 2018 -- pokrývá výrobní linku a výrobní proces společnosti pro multifunkční kovové kompozitní panely, které vyvinuli vynálezci Zhu Peng a Zhu Liangcai. Tento patent odráží patentovaná technická vylepšení, která umožňují jediné lince zpracovávat řadu základních materiálů požadovaných pro výrobní třídy A2, B1 a PE.

Patentový certifikát vynálezu č. ZL 2016 1 0789112.9 -- Výrobní linka a proces multifunkčních kovových kompozitních panelů, uděleno v červnu 2018.

Aplikační scénáře: Kde záleží na specifikaci ACP listu a panelu

Rozdíl mezi listem a panelem není pouze akademický – má přímý dopad na nákup, logistiku a kontrolu kvality. Když výrobní dílna zakoupí plechy ACP od výrobce nebo distributora výrobní linky, obdrží ploché desky (běžně 1 220 mm x 2 440 mm nebo šířky nepřetržitých rolí až do 1 600 mm), které pak budou směrovat, skládat a rámovat pomocí CNC frézovacích strojů a ohraňovacích lisů. Tolerance rovinnosti plechu, pevnost v odlupování a homogenita jádra určují, jak přesně mohou být vytvořeny rohy vyrobeného panelu a jak dobře zůstane povrch hladký poté, co CNC frézování odstraní přibližně 2/3 hloubky jádra na vratných liniích.

U dodavatelů fasád, kteří specifikují panely ACP, musí hotová geometrie panelu – hloubka návratu, čelní rozměry, poloměr rohu, vzor otvorů pro upevňovací prvky – odpovídat výkresům projektové dílny. V této souvislosti jsou hlavními zájmy rovinnost panelu po výrobě (po vyřezávání) a jeho dlouhodobá rozměrová stabilita při tepelném cyklování. Desky třídy A2, které používají minerální jádra s vysokou hustotou, mají nižší koeficienty tepelné roztažnosti než desky s jádrem PE (přibližně 21 x 10^-6/K pro jádro PE vs. 17 x 10^-6/K pro minerální A2), což znamená, že vyrobené panely A2 vykazují menší tepelný pohyb při provozu – hmatatelná výhoda pro fasádní systémy s těsnými spoji.

Často kladené otázky
